Круглые фланцы

фланцы угловые чертеж.jpg

Срок производства всех типоразмеров от 1 дня.
Производим угловые и плоские фланцы.

Общие сведения.
Существуют два вида фланцев для воздуховодов:
Круглые фланцы используются для соединения между собой участков воздуховодов круглого сечения, а так же для присоединения к ним различных фасонных изделий.

Мы выпускаем стальные фланцы круглого сечения диаметром от 100 мм до 2000 мм:
- плоские от 25*2 до 50*5 мм ( диаметром от 100 до 300 мм)
- угловые от 25*25*3 до 50*50*5 мм ( диаметром от 315 до 2000 мм)

Фланцы из уголка целесообразно изготавливать при требуемом внутреннем диаметре от 315 мм, фланцы меньших диаметров изготавливаются только из стальной полосы.

В таблицах ниже представлены:
n - количество отверстий ( от 4 до 22 двух в зависимости от диаметра ) / кол-во крепежных отверстий, шт,
d - внутренний диаметр, который соответствует диаметру воздуховода / размер крепежных отверстий, мм.
D - внутренний диаметр фланца, мм,
D2 - наружный диаметр фланца, мм
D1 - диаметр по крепежным отверстиям, мм

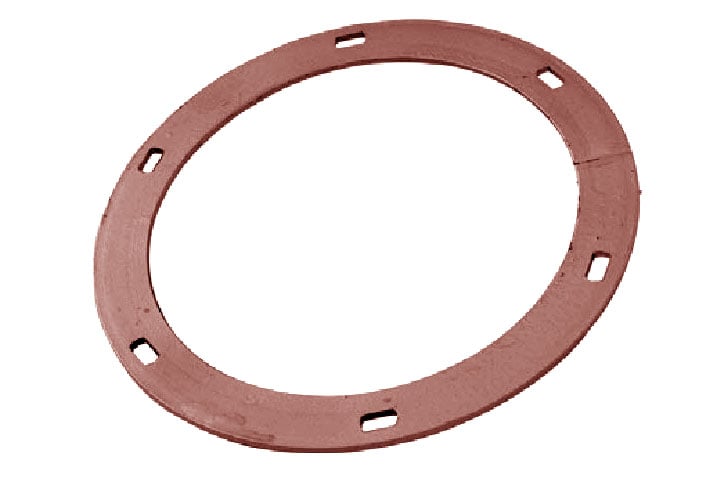

Таб.1. Фланцы плоские стальные

Фланцы плоские.jpeg
    25  32  40  50
     D            D2             D1            D2            D1         D2        D1         D2            D1     d    n
100  150  130  164  132  180  140  200  150  8х12  4
125 175 155 189 157 205 165 225 175 8х12 6
140 190 170 204 172 220 180 240 190 8х12 6
160 210 190 224 192 240 200 260 210 8х12 6
200 250 230 264 232 280 240 300 250 8х12 6
250 300 280 314 282 330 290 350 300 8х12 6
280 330 310 344 312 360 320 380 330 8х12 8
300 350 330 364 332 380 340 400 350 8х12 8

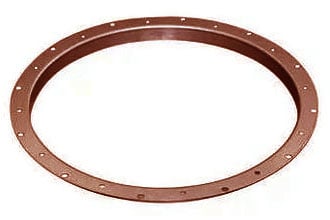

Таб.1. Фланцы угловые стальные

фланцы круглые из черной стали 6.jpg
   Уголок Тол.  Уголок  Тол.  Уголок  Тол.  Уголок  Тол.
25 4 32 4 40 4 50 4
D         D2          D1       D2  D1  D2  D1  D2  D1  d n
315 365 344 379 351         8х12 8
355 405 384 419 391         8х12 8
400 450 429 464 436         8х12 8
450 500 479 514 486         8х12 10
500 550 529 564 536         8х12 10
560 610 589 624 596         10х16 10
630 680 659 694 666 710 674 730 684 10х16 12
710 760 739 774 746 790 754 810 764 10х16 12
800 850 829 864 836 880 844 900 854 10х16 12
900 950 929 964 936 980 944 1000 954 10х16 16
1000 1050 1029 1064 1036 1080 1044 1100 1054 10х16 16
1120 1170 1149 1184 1156 1200 1164 1220 1174 12х18 18
1250 1300 1279 1314 1286 1330 1294 1350 1304 12х18 18
1400 1450 1429 1464 1436 1480 1444 1500 1454 12х18 22
1600 1650 1629 1664 1636 1680 1644 1700 1654 12х18 26
1800 1850 1829 1864 1836 1880 1844 1900 1854 12х18 28
2000 2050 2029 2064 2036 2080 2044 2100 2054 12х18 30

Заказчику.
Наша компания может предложить вам круглые фланцы для воздуховодов любой толщины металла, диаметра и стали. Мы выпускаем фланцы любых размеров, в том числе 40 и 50 мм! Все изделия красятся в нашем цеху безвоздушным методом. По вашим запросам можем выбрать порошковый вид покраски и любого цвета.

Если у Вас возникли вопросы – звоните! У наших менеджеров Вы сможете уточнить цену круглых фланцев, размере скидок, сроках и условиях доставки. Наши цены вас порадуют.


+7 (495) 283 08 33
+7 (495) 223 63 77
