Гибкая вставка для вентилятора
В современной промышленности используется большое число изделий, предназначенных для погашения вибрации и регулировки температур в вентиляционных системах. В их число входят и гибкие вставки для воздуховодов.
Данное оборудование пригодно для использования с различными видами сред: воздухом, продуктами сгорания, газовыми соединениями. Их применение позволяет значительно увеличить срок эксплуатации воздуховода.
Конструкция и особенности
Гибкая вставка для вентиляции состоит из двух креплений, между которыми размещается мягкий материал (обычно это ткань). Изделие может быть оснащено как фланцевым, так и хомутовым креплением. Обратите внимание, что вентилятор должен присоединяться отдельно, так как механизм монтажа вставок не предусматривает дополнительных нагрузок.
Чертеж гибкой вставки прямоугольной (ГВП)

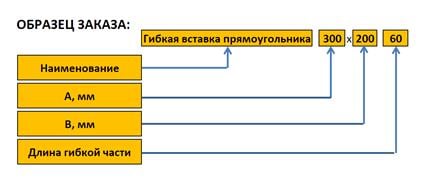

Параметры и условные обозначения ГВП:
- А – высота, мм
- B – ширина, мм
- L – длина, мм
Размеры A и B могут меняться в зависимости от пожелания заказчика.
Размер L определяется шириной применяемой ленты.
Чертеж гибкой вставки круглой (ГВК)

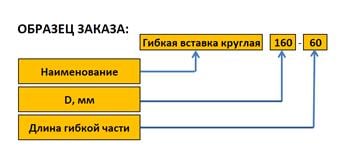

Параметры и условные обозначения ГВК:
- d – диаметр, мм
- L – длина, мм
Размер d – любое значение по желанию заказчика с учетом технологических ограничений.
Размер L определяется шириной применяемой ленты.
Подбор изделий
Подбирать гибкие вставки для воздуховода следует с учетом характеристик изделия. В их числе:
- диапазон допустимых рабочих температур;
- устойчивость к абразивным частицам;
- восприимчивость к агрессивным средам;
- воздухопроницаемость.
Наиболее распространенной разновидностью гибких вставок для вентиляции являются модели с фланцевым креплением, соединяющиеся с вентилятором при помощи болтов. Металлические элементы этих изделий изготавливаются из оцинкованной стали, а тканевые – из винила или брезента.
Гибкие вставки к радиальным вентиляторам также могут иметь круглую форму. Их монтируют с помощью хомутов, которые плотно облегают трубы.
Материалы изготовления
В зависимости от характеристик рабочих сред могут использоваться гибкие вставки различного размера, с включением в состав дополнительных материалов. Например, для высоких температур подходят вставки на основе силиконовой ткани. С агрессивными средами лучше применять изделия на основе фторопласта – благодаря термостойкости и устойчивости к воздействию выделяющихся при сгорании вредных соединений он способен выдерживать влияние газов, нагретых до 285 Co.
Для некоторых воздуховодов, температура среды в которых достигает чрезвычайно высоких значений, недостаточно купить гибкую вставку. Необходимо задействовать дополнительное оборудование – например, специализированные компенсаторы.
Как оформить заказ?
Чтобы уточнить цену гибких вставок, обратитесь к сотрудникам ПК «Вентас» по телефону +7 495 283-08-33 или электронной почте info@pcventas.ru. Оформить заказ вы можете с помощью удобной формы. В нашем каталоге Вы найдете широкий выбор изделий и для воздуховодов и оборудования. Размеры гибких вставок для вентиляции, доступных для покупки, уточняйте у представителей компании.
|
ГИБКИЕ ВСТАВКИ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ |
|||||||
|
Длина L = 150 мм. |
Длина L = 240 мм. |
||||||
|
Размер, мм |
Цена |
Размер, мм |
Цена |
Размер, мм |
Цена |
Размер, мм |
Цена |
|
100х100 |
233,00 |
500х300 |
984,00 |
100х100 |
372,00 |
500х300 |
1366,00 |
|
150х100 |
285,00 |
500х350 |
906,00 |
150х100 |
455,00 |
500х350 |
1449,00 |
|
150х150 |
336,00 |
500х400 |
957,00 |
150х150 |
538,00 |
500х400 |
1531,00 |
|
200х100 |
336,00 |
500х450 |
1009,00 |
200х100 |
621,00 |
500х450 |
1614,00 |
|
200х150 |
388,00 |
600х200 |
854,00 |
200х150 |
703,00 |
600х200 |
1366,00 |
|
200х200 |
440,00 |
600х250 |
906,00 |
200х200 |
713,00 |
600х250 |
1449,00 |
|
250х100 |
388,00 |
600х300 |
957,00 |
250х100 |
703,00 |
600х300 |
1531,00 |
|
250х150 |
440,00 |
600х350 |
1009,00 |
250х150 |
703,00 |
600х350 |
1614,00 |
|
250х200 |
492,00 |
600х400 |
1061,00 |
250х200 |
786,00 |
600х400 |
1697,00 |
|
250х250 |
543,00 |
700х300 |
1061,00 |
250х250 |
869,00 |
700х300 |
1697,00 |
|
300х150 |
495,00 |
700х400 |
1164,00 |
300х150 |
786,00 |
700х400 |
1863,00 |
|
300х200 |
543,00 |
700х450 |
1216,00 |
300х200 |
869,00 |
700х450 |
1945,00 |
|
300х250 |
595,00 |
700х500 |
1268,00 |
300х250 |
952,00 |
700х500 |
2028,00 |
|
300х300 |
647,00 |
800х300 |
1164,00 |
300х300 |
1035,00 |
800х300 |
1863,00 |
|
400х150 |
595,00 |
800х350 |
1216,00 |
400х150 |
952,00 |
800х350 |
1945,00 |
|
400х200 |
647,00 |
800х400 |
1268,00 |
400х200 |
1035,00 |
800х400 |
2028,00 |
|
400х250 |
699,00 |
800х500 |
1371,00 |
400х250 |
1117,00 |
800х500 |
2194,00 |
|
400х300 |
750,00 |
800х600 |
1475,00 |
400х300 |
1200,00 |
800х600 |
2359,00 |
|
400х400 |
854,00 |
900х400 |
1371,00 |
400х400 |
1366,00 |
900х400 |
2194,00 |
|
450х200 |
699,00 |
900х450 |
1423,00 |
450х200 |
1117,00 |
900х450 |
2270,00 |
|
450х250 |
750,00 |
900х500 |
1475,00 |
450х250 |
1200,00 |
900х500 |
2359,00 |
|
450х300 |
802,00 |
1000х300 |
1371,00 |
450х300 |
1283,00 |
1000х300 |
2194,00 |
|
450х400 |
906,00 |
1000х450 |
1527,00 |
450х400 |
1449,00 |
1000х450 |
2442,00 |
|
500х200 |
1200,00 |
1000х500 |
1578,00 |
500х200 |
1200,00 |
1000х500 |
2525,00 |
|
500х250 |
802,00 |
1000х600 |
1682,00 |
500х250 |
1283,00 |
1000х600 |
2691,00 |
|
ГИБКИЕ ВСТАВКИ КРУГЛОГО СЕЧЕНИЯ |
||||||
|
Тип соединения |
||||||
|
Фланцевое соединение |
Ниппельное соединение |
|||||
|
Диаметр, D |
Длина, L |
Цена, в руб. |
Диаметр, D |
Длина, L |
Цена |
|
|
100 мм |
240 |
715,00 |
100 мм |
240 |
445,00 |
|
|
125 мм |
240 |
742,00 |
125 мм |
240 |
453,00 |
|
|
140 мм |
240 |
779,00 |
140 мм |
240 |
476,00 |
|
|
160 мм |
240 |
793,00 |
160 мм |
240 |
489,00 |
|
|
180 мм |
240 |
862,00 |
180 мм |
240 |
531,00 |
|
|
200 мм |
240 |
888,00 |
200 мм |
240 |
557,00 |
|
|
225 мм |
240 |
945,00 |
225 мм |
240 |
600,00 |
|
|
250 мм |
240 |
945,00 |
250 мм |
240 |
600,00 |
|
|
280 мм |
240 |
1125,00 |
280 мм |
240 |
684,00 |
|
|
315 мм |
240 |
1192,00 |
315 мм |
240 |
750,00 |
|
|
355 мм |
240 |
1391,00 |
355 мм |
240 |
894,00 |
|
|
400 мм |
240 |
1530,00 |
400 мм |
240 |
1006,00 |
|
|
450 мм |
240 |
1764,00 |
450 мм |
240 |
1129,00 |
|
|
500 мм |
240 |
1888,00 |
500 мм |
240 |
1253,00 |
|
|
560 мм |
240 |
2159,00 |
560 мм |
240 |
1414,00 |
|
|
630 мм |
240 |
2432,00 |
630 мм |
240 |
1576,00 |
|
|
710 мм |
240 |
2747,00 |
710 мм |
240 |
1753,00 |
|
|
800 мм |
240 |
3072,00 |
800 мм |
240 |
2079,00 |
|
|
900 мм |
240 |
3774,00 |
900 мм |
240 |
2339,00 |
|
|
1000 мм |
240 |
4033,00 |
1000 мм |
240 |
2597,00 |
|
|
1120 мм |
240 |
4274,00 |
1120 мм |
240 |
2665,00 |
|
|
1250 мм |
240 |
4514,00 |
1250 мм |
240 |
2734,00 |
|
