На производстве приточно‑вытяжные комплексы отвечают за стабильный воздухообмен, соответствующий санитарным нормам и строительным правилам. Они поддерживают заданную комфортную температуру, влажность, чистоту, подвижность воздуха и удаляют вредные примеси из помещений.
Виды промышленной вентиляции
Для цехов, складов, участков сборки используют две основные системы:
- общеобменную;
- локальную.
Первая обслуживает весь объем помещения. Через сеть каналов она подает очищенный и при необходимости подогретый или увлажненный воздух и забирает и удаляет загрязненный. Такой вариант нужен для создания комфортного микроклимата и устранения умеренных загрязнений по всему цеху. В типичный комплекс входят:
- вентиляторы;
- фильтрационные секции для удаления пыли и аэрозолей;
- паровые или форсуночные увлажнители, поддерживающие параметры в цехах пищевой, полиграфической, текстильной отраслей;
- осушители для холодильных камер, складов сырья, деревообработки, фармацевтики;
- воздухоподогреватели;
- шумоглушители.

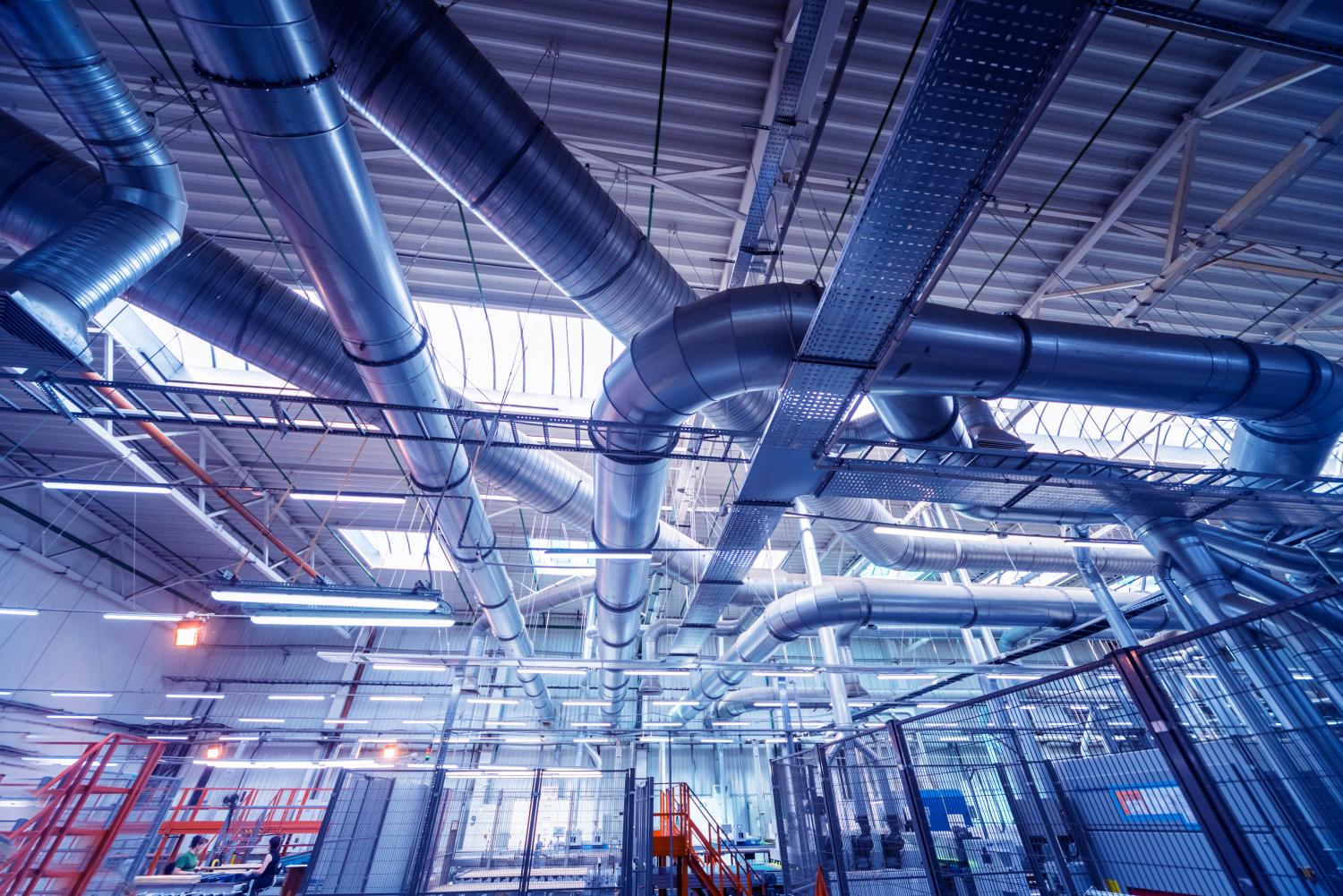

Все эти устройства объединяются между собой сетью воздуховодов, которая распределяет приточный воздух по рабочим зонам и собирает отработанный от вытяжек. От правильного подбора воздуховодов зависит, будет ли каждая зона получать нужный объем обработанного воздуха и сможет ли оборудование поддерживать нормируемые значения температуры и влажности.
Локальная вытяжка требуется там, где станки, печи, сварочные посты или покрасочные камеры выделяют большое количество тепла и вредных веществ. Точки отбора располагают максимально близко к источнику: зонты, бортовые отсосы, гибкие патрубки, подключенные к основной магистрали. Грамотно спроектированные воздуховоды быстро транспортируют удаляемые токсичные выбросы к фильтрам и выбросу наружу, не допуская их распространения по цеху.
Конструктивные решения
В промышленной практике применяют два подхода к компоновке приточно‑вытяжных установок:
- Моноблочные.
- Наборные.
Моноблочная станция поставляется в собранном виде в утепленном и шумоизолированном корпусе: внутри уже смонтированы вентиляторы, устройства подготовки воздуха, автоматика. К установке подводят только сеть воздуховодов. Производитель несет ответственность за работоспособность узла целиком, что снижает риск простоев. Компактный корпус легче разместить в машинном помещении или на крыше, а обслуживание обходится дешевле.
Наборная схема собирается из отдельных агрегатов, зачастую разных брендов. Она может стоить дешевле при закупке, но сложнее в эксплуатации: отказ одного модуля нередко вызывает остановку всей линии.
Выбор формы воздуховодов
Выбор сечения канала влияет на стоимость проекта, энергопотребление, удобство монтажа. Для большинства промышленных помещений оптимально использовать круглые воздуховоды. По сравнению с прямоугольными коробами они требуют менее мощных вентиляторов и стоят дешевле. В складских и производственных корпусах, где дизайн не критичен, круглая конфигурация позволяет сократить бюджет. Прямоугольные каналы применяют там, где важно вписать коммуникации в ограниченное пространство или спрятать их за подвесным потолком. Но они имеют более высокие потери давления по сравнению с круглыми.
Требования к крепежу
Даже качественные воздуховоды не выполнят свою задачу без правильно рассчитанной системы подвесов. Кронштейны, шпильки, хомуты, направляющие удерживают трассу, не позволяют ей провисать, деформироваться, передавать вибрации на конструкции здания. При подборе опор учитывают: массу каналов с теплоизоляцией, длину пролетов, тип перекрытий, режим работы вентиляторов. Легкие линии крепят на перфорированную ленту и компактные кронштейны, тяжелые стальные магистрали требуют усиливающих рам и дополнительных точек опоры. В местах, где присутствуют вибрации, используют резиновые или пружинные вставки, уменьшающие шум и защищающие узлы от разрушения.
Экономия на крепеже приводит к перекосу и расстыковке стыков, утечкам, повышенному шуму, рискам для персонала. Грамотный производитель поставляет не только каналы, но и полный комплект монтажных элементов, согласованных по нагрузке и совместимости.
Выводы
Инженерная сеть промышленной вентиляции — это не только вентиляторы и автоматика, но и грамотно спроектированные воздуховоды с надежным крепежом. Правильный выбор геометрии каналов с учетом особенностей производства позволяет обеспечить стабильный воздухообмен, минимизировать энергозатраты, оптимизировать бюджет проекта. Инвестиции в качественные магистрали и продуманные элементы крепления окупаются длительным сроком службы всей системы и безопасными условиями труда.
