Почему аэродинамическое сопротивление зависит от размеров и формы сечения трубы?
Аэродинамическое сопротивление — это сила, препятствующая движению воздушного потока внутри воздуховода. Она возникает за счет трения воздуха о стенки трубы, а также вихревых потерь на каждом изгибе, соединении, ответвлении или перепаде сечения. Главные параметры, определяющие сопротивление, — это длина канала, его внутренний диаметр, конфигурация поперечного сечения (круглая, прямоугольная, овальная), а также гладкость внутренних поверхностей. Чем длиннее и уже воздуховод, тем больше потери давления. Кроме того, резкие переходы, повороты, ответвления увеличивают сопротивление в разы. Поэтому не существует универсального стандарта: для каждого объекта параметры приходится подбирать индивидуально по аэродинамическому расчету вентиляционной сети, ориентируясь на расход воздуха и тип системы.
Как длина воздуховода изменяет работу системы
Удлинение вентиляционной линии приводит к увеличению общей потери давления, что напрямую влияет на производительность всей вентиляционной установки. С каждым дополнительным метром воздуховода вентилятору требуется все больше энергии, чтобы продавить воздух через систему, а эффективность вентиляции заметно падает. В результате объема подачи свежего воздуха не хватает для поддержания комфортных условий в помещениях, особенно в самых отдаленных точках.
Кроме того, на длинных трассах часто возникают такие проблемы:
- замедление движения воздуха и местный его застой;
- неравномерное распределение потока по веткам;
- повышение нагрузки на электрические приводы;
- увеличение шума;
- ускоренный износ вентиляционного оборудования.
Для коротких трасс влияние длины менее критично, но при превышении определенных показателей (обычно 15–20 м для бытовых и до 40–50 м для промышленных сетей) потери могут становиться критичными даже при незначительном изменении геометрии.

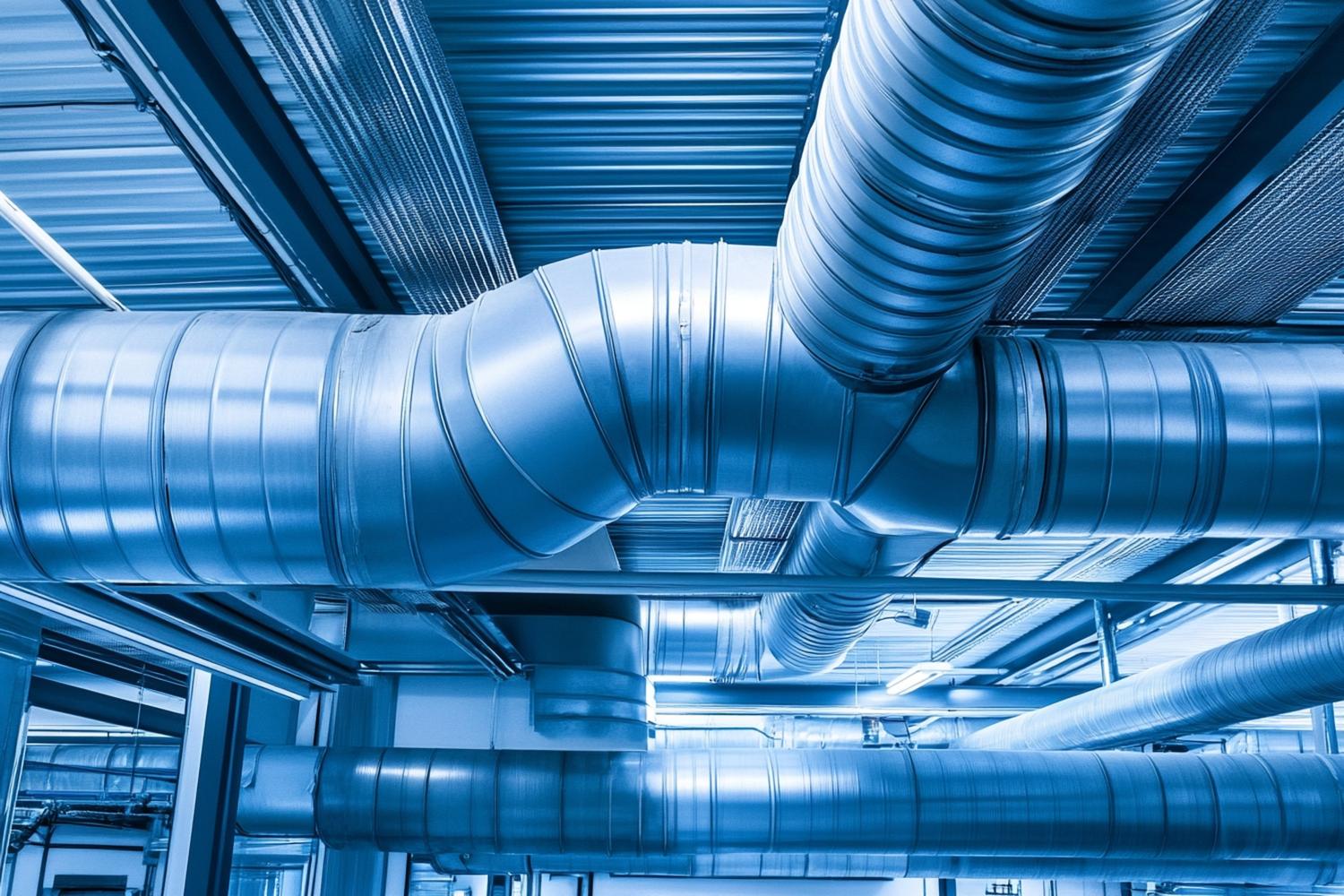

Влияние формы и конфигурации каналов
Не только протяженность, но и геометрия сечения прямых воздуховодов играет принципиальную роль. Круглые каналы обеспечивают минимальные потери за счет наиболее благоприятной аэродинамики: воздух контактирует с поверхностью стенки наименьшее возможное время, и скорость потока распределяется по контуру равномерно. Прямоугольные и особенно плоские воздуховоды создают большее сопротивление из-за увеличенного периметра при такой же площади сечения, а также из-за возникновения завихрений в углах.
Существенный вклад в аэродинамическое сопротивление вносит конфигурация вентиляционной сети, которая не является прямолинейной:
- Каждый поворот под 90° эквивалентен добавлению нескольких метров прямого участка.
- Сужения и расширения каналов вызывают турбулентные завихрения, из-за чего теряется часть воздушного напора.
- Тройники, переходники, обратные клапаны дополняют эквивалентную длину трассы, даже если общий «размер по линейке» остается прежним.
- Гибкие воздуховоды с гофрированными стенками значительно увеличивают трение воздуха, тем самым усиливая сопротивление.
Поэтому при проектировании стараются выбирать жесткие воздуховоды круглого сечения с гладкими стенками, а количество фитингов свести к минимуму.
Типичные проблемы при неправильном выборе параметров каналов
Если не учитывать влияние длины и формы воздуховода на аэродинамическое сопротивление сети, то можно столкнуться с целым набором проблем на этапе эксплуатации:
- Пользователи замечают недостаточное поступление свежего воздуха или слабую вытяжку в дальних комнатах.
- Появляется повышенный уровень шума и вибрации, поскольку вентиляторы вынужденно работают на пределе своих возможностей.
- В помещениях образуются локальные зоны с низкой подвижностью воздуха. В них накапливается углекислый газ и избыточная влажность.
- Комплексное оборудование быстро изнашивается или преждевременно выходит из строя.
- Система становится неэкономичной из-за повысившегося энергопотребления.
Особенно ярко такие недостатки проявляются в коммерческих зданиях, медицинских учреждениях, производственных помещениях, где к микроклимату предъявляются высокие требования.
Как снизить влияние сопротивления и сэкономить энергию?
Существуют следующие приемы для минимизации негативного эффекта от излишней длины или неудачной формы воздуховодов. Даже если проект не позволяет сократить трассу, грамотные инженерные решения помогут повысить надежность вентиляции:
- Увеличьте диаметр каналов — это снизит скорость потока и уменьшит трение воздуха о стенки.
- Избегайте резких изгибов, переходов, узких участков, гофрированных труб.
- Подбирайте нагнетатели с запасом по производительности и напору, а если сеть длинная, то разместите вспомогательные (бустерные) вентиляторы.
- Применяйте автоматизацию — датчики и системы управления позволят сбалансировать потоки, адаптируя систему к изменениям нагрузки.
Благодаря этим мерам можно достичь стабильной работы вентиляции при длинных трассах и минимальном расходе энергии.
Советы по проектированию воздуховодов
Чтобы добиться эффективной работы вентиляционной системы при любой длине и конфигурации воздуховодов, стоит придерживаться следующих рекомендаций:
- Трассировку выполняйте по кратчайшему и прямому пути.
- Используйте круглые трубы, плавные переходы, фасонные элементы без острых углов.
- Учитывайте не только физическую длину каналов, а рассчитывайте эквивалентную с учетом всех поворотов, клапанов, соединений сети.
- Не экономьте на площади сечения. Если есть возможность, то выбирайте большие диаметры.
- При необходимости включайте в проект бустерные вентиляторы.
- Старайтесь минимизировать количество разветвлений, ответвлений, поворотов и местных сопротивлений.
- Берите жесткие трубы, например, оцинкованные с фальцевым замком, которые не провисают в отличие от гофрированных моделей.
- Утепляйте воздуховоды на холодных участках помещений, чтобы исключить выпадение конденсата из влажного воздуха. Трассировку труб выполняйте с уклоном в сторону вытяжки. Предусматривайте дренаж конденсата, чтобы сохранить пропускную способность канала и не допустить повышение потерь давления.
Грамотный выбор длины и конфигурации воздуховода важен не меньше, чем выбор самого вентилятора. Это позволит не только добиться оптимального расхода воздуха во всех помещениях, но и продлить срок службы системы, снизить шум, уменьшить затраты на электроэнергию. Таким образом, длина и форма вентиляционного канала — это базовые параметры, определяющие аэродинамическое сопротивление всей сети. Чем точнее учтены эти параметры при проектировании, тем более эффективной, тихой и экономичной будет вентиляция.
