Какие воздуховоды требуют огнезащиты
Согласно СП № 7.13130, использование огнезащитных составов и рулонных теплоизоляторов обязательно при монтаже приточных и вытяжных рукавов противодымной вентиляции. Вытяжные воздуховоды отводят продукты горения из здания. Приточные — восполняют объем воздуха, удаляемый вытяжкой.
Такими рукавами оснащают:
- коридоры любых зданий высотой от 28 м;
- незадымляемые лестничные клетки на объектах любой этажности;
- коридоры длиной от 15 м в постройках от 2 этажей;
- производственные и складские помещения с рабочими местами;
- атриумы, холлы и пассажи;
- помещения от 50 м², предназначенные для постоянного нахождения людей (жильцов, сотрудников, посетителей);
- подземные парковки и хранилища;
- лифтовые шахты.
Главная причина гибели людей при пожаре — задымление. Приточно-вытяжная противодымная система помогает спасти жизни жильцов, персонала и гостей здания. Однако, чтобы она работала надежно и безотказно, важно обеспечить качественную огнезащиту воздуховодов.
Требования к огнезащите воздуховодов
При строительстве систем противодымной вентиляции учитываются следующие нормы:
- минимальный класс огнезащиты внешней поверхности воздуховода — не ниже В1 (полуогнестойкий);
- внутренней поверхности — не ниже В (трудновоспламеняемый);
- для каналов, расположенных в перекрытиях, стенах, эвакуационных коридорах и на лестницах, рекомендуется класс А (негорючий);
- минимальный уровень огнезащиты смонтированного воздуховода — 60 (устойчивость к нагреву до 850 °C не менее 1 часа);
- для многоэтажных зданий уровень огнезащиты должен быть 150 (до 2,5 часов);
- если базовый уровень огнезащиты составляет 15 минут, материалы должны увеличивать его минимум на 45 минут;
- уровень огнезащиты запорной и соединительной арматуры — не менее 200.
Среди основных требований, которым должны отвечать каналы противодымной вентиляции, можно выделить легкость, прочность и устойчивость к огню. Обычно данные конструкции изготавливают из тонколистовой стали толщиной от 0,8 мм, которая при сильном нагреве быстро прогорает. Для защиты воздуховодов применяются различные технологии пассивной теплоизоляции на основе специальных огнезащитных материалов.
Виды материалов для огнезащиты воздуховодов
К огнезащитным материалам для приточных и вытяжных воздуховодов предъявляют ряд требований. Они должны выдерживать воздействие пламени в течение 60–150 минут, обладать устойчивостью к вибрационным нагрузкам, возникающим из-за движения воздушных потоков (естественных или создаваемых компрессором), обеспечивать звукоизоляцию, так как отдельный шумопоглощающий слой обычно не устанавливается.
Этим условиям соответствуют следующие материалы.
- Плиты и рулонные изделия на основе базальтовых волокон. Обладают высокой огнестойкостью и используются при наличии свободного пространства в шахте.
- Напыляемые покрытия из базальтового волокна. Альтернатива плитам и рулонам, упрощающая монтаж системы защиты.
- Штукатурки и мастики с добавлением базальтовой фибры. Подходят для внутреннего и наружного применения.
- Жаростойкие лаки, краски и эмали. Формируют тонкослойную защиту конструкции.
Выбор конкретного материала остается за проектировщиком, который учитывает условия эксплуатации. На практике чаще применяются комбинированные системы, включающие несколько видов огнезащитных материалов, а не только плиты, штукатурку или краску.
Критерии выбора огнезащитных материалов
При подборе составов, покрытий и плит оцениваются следующие параметры.
- Класс и уровень огнезащиты — основные показатели, определяющие эффективность защитного слоя.
- Толщина защитного слоя — ограничивается размерами вентиляционного канала и сечением воздуховода.
- Удельный вес — тяжелые материалы можно использовать только после усиления конструкции, что не всегда возможно.
- Стоимость материалов — напрямую влияет на смету. При этом заказчики стремятся к оптимальному соотношению цены и качества.
- Стоимость монтажа — зависит от типа защиты, технологии нанесения и сроков работ.
- Срок службы — долговечность может компенсировать более высокую цену.
- Эксплуатационные ограничения — некоторые материалы не подходят для влажных помещений или низких температур.
После выбора огнезащитных материалов определяется технология защиты воздуховодов от высоких температур и огня. Решение принимает проектировщик, имеющий лицензию МЧС, ориентируясь в первую очередь на эффективность защиты, а также на экономическую целесообразность.
Способы применения огнезащитных материалов
Существует три основных метода устройства систем противодымной вентиляции.
Конструкционный

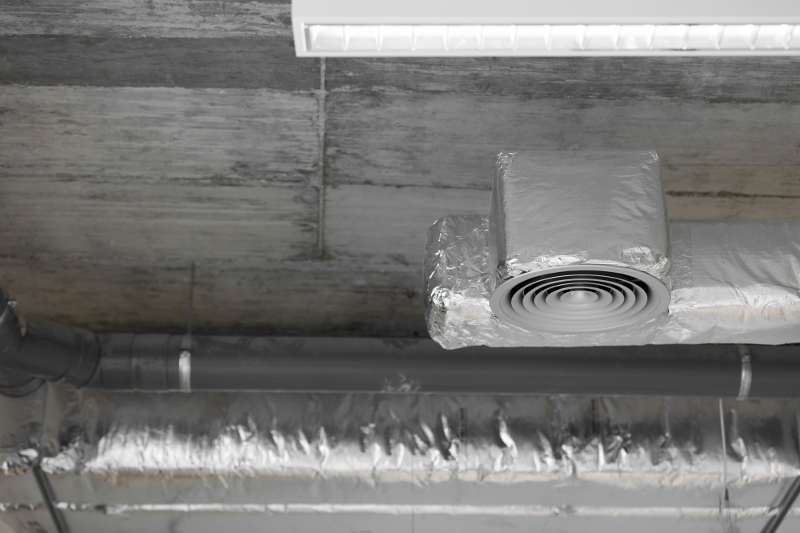

В основе такой защиты лежат плиты или рулонные материалы из базальтовых волокон, которыми оборачивают воздуховод. Толщина слоя выбирается исходя из требуемой теплостойкости. Огнезащита формируется путем укладки нескольких слоев плит или рулонов. Многослойная система значительно утяжеляет конструкцию, что требует усиления креплений.
Этапы монтажа:
- Очистка воздуховода от пыли и ржавчины.
- Обезжиривание и просушка внешней поверхности.
- Нанесение клеящего состава на поверхность воздуховода и арматуру.
- Разрезка плит или рулонов на полосы и их приклеивание на трубы и фитинги. Также материалы могут фиксироваться скобами, кольцами или проволокой.
- Для особо ответственных участков применяют «сэндвич-конструкцию»: внутренний и внешний короб с огнестойкими плитами между ними.
Оштукатуривание
Штукатурка не держится на металле, поэтому ее наносят на слой базальтовой плиты, предварительно закрепленной на воздуховоде. Такой метод можно рассматривать как дополнение к конструкционному способу.
Преимущества:
- повышение огнестойкости (штукатурка добавляет 40–50 минут к времени сопротивления пламени);
- защита минваты от влаги, которая снижает теплозащитные свойства материала;
- экологичность — штукатурка блокирует выделение паров формальдегида из волокон.
Основной недостаток — более сложный монтаж, так как к конструкционному способу добавляется трудоемкий этап оштукатуривания. Однако этот минус компенсируется длительным сроком службы такой защиты.
Обработка огнестойкими покрытиями
Используются специальные краски и мастики, обеспечивающие устойчивость к жару и открытому огню до 180 минут. При температуре около 100 °C тонкий слой красящего состава вспенивается, превращаясь в плотную пену, защищающую элементы системы до 45 минут. Многослойное нанесение продлевает защиту до 3 часов.
Особенности:
- высокая цена материалов частично окупается за счет простоты нанесения и сокращения времени монтажа;
- крепеж воздуховода не требует усиления;
- после срабатывания пена удаляется, и поверхность готовят к новому окрашиванию.
Нанесение таких покрытий выполняется вручную с тщательным контролем: даже небольшой пропуск слоя может привести к прогоранию канала и быстрому задымлению помещения.
