Основные комплектующие вентиляции: виды, особенности и преимущества

Что такое вентиляция: комплектующие, модели, плюсы и минусы?

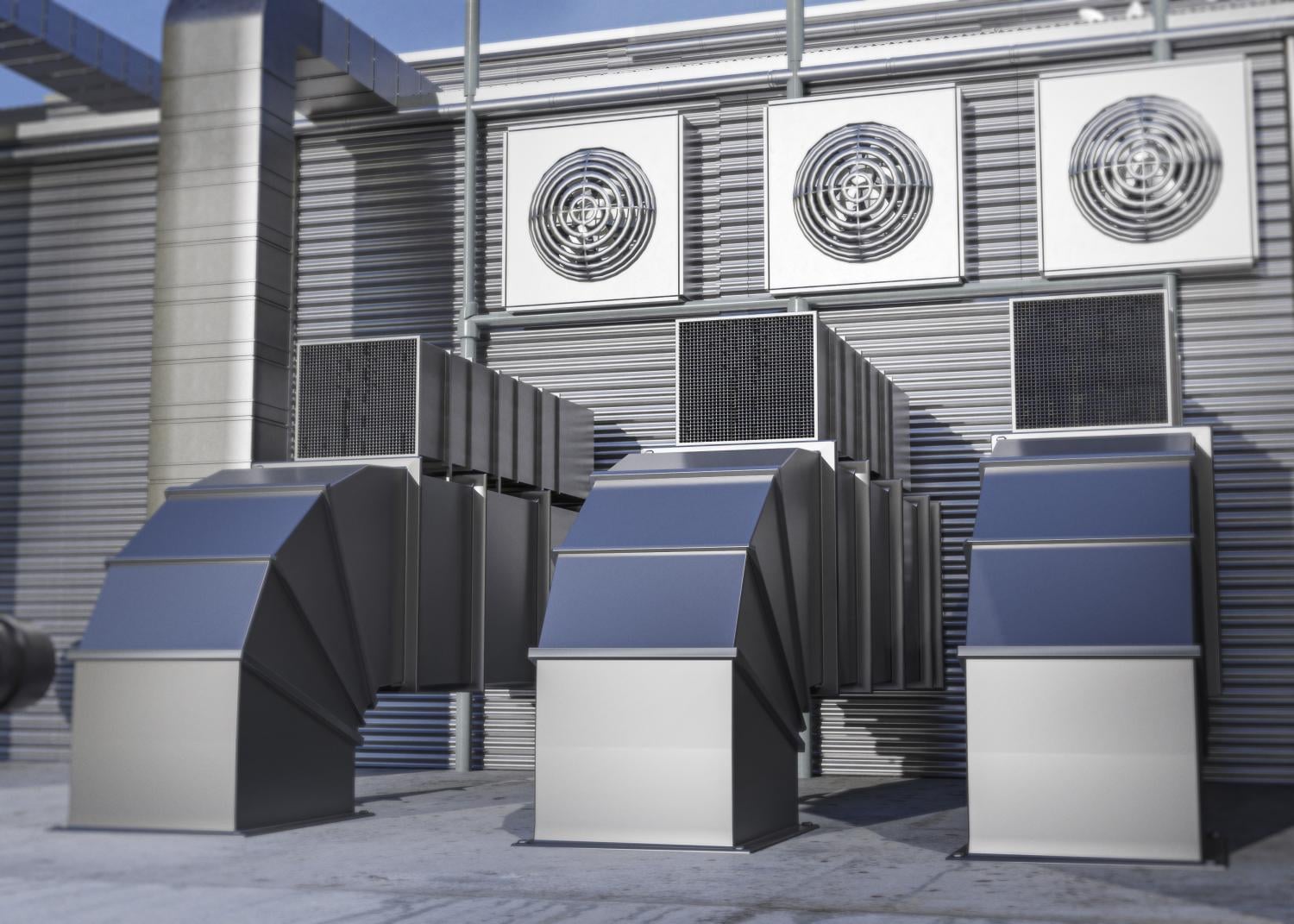

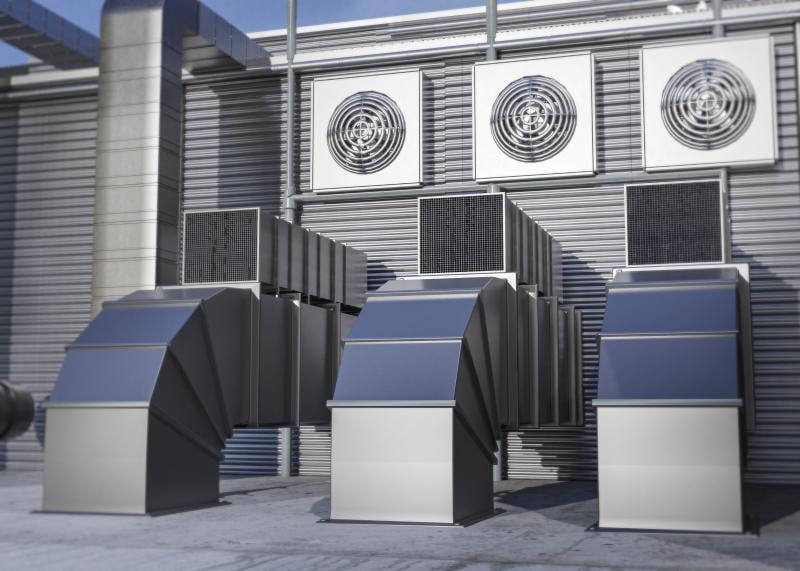

В любом современном жилом или производственном помещении сейчас устанавливается своя система вентиляции. Для того чтобы правильно выбрать эту систему, подобрать все необходимые ее элементы, необходимо четко представлять себе, какие виды вентиляционных систем и их составляющие существуют на современном рынке.

Вентиляторы

Основная функция вентилятора – это генерирование воздушного потока, который идет по каналам вентиляционных систем. Существует два вида вентиляторов: осевые и радиальные. Каждая модель имеет свои плюсы и минусы.

Осевые вентиляторы, как следует из их названия, перемещают воздух вдоль оси. Минус осевых вентиляторов:

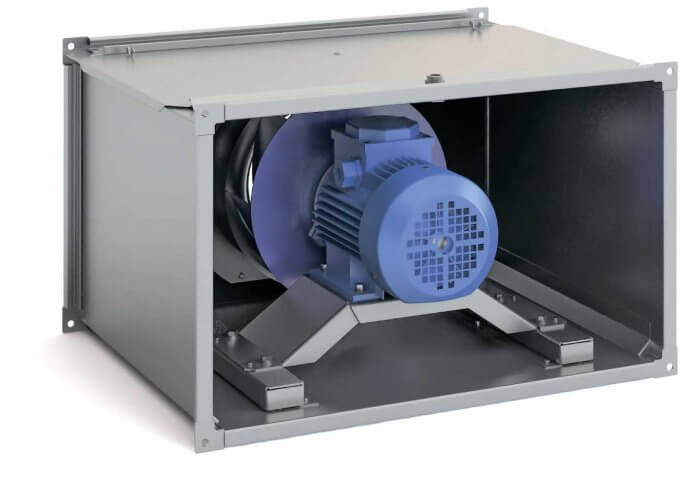

Радиальные или центробежные вентиляторы, как следует из их названия, закручивают воздух спиралевидно. Процесс движения воздуха происходит благодаря тому, что входящий поток воздуха перпендикулярен выходящему потоку.

Плюсы радиальных вентиляторов:

• предназначены для работы в больших помещениях с длинными воздуховодами;
• могут работать в высокозапыленной среде;
• защищены от взрыва, пыли и коррозии;
• работают при температурах до + 80°С.

Минусы радиальных вентиляторов:

• в быту дешевле и проще использовать осевые вентиляторы.



Калориферы

Калориферы обеспечивают нагрев уличного воздуха до оптимальной температуры. В холодное время года вентиляция может работать только при наличии калориферов.

Основные виды калориферов: электрические и водяные. В электрических калориферах нагревание воздуха происходит за счет его контакта с раскаленными пластинами или спиралями, нагревание которых осуществляется за счет смены электрического сопротивления.

Плюсы электрических калориферов:

• отсутствие сложной автоматики;
• простой процесс установки;
• как следствие низкая цена изделия;
• рекомендуются для небольших помещений.

Минусы электрических калориферов:

• большое потребление электроэнергии;
• калорифер может перегреться при отключении вентилятора.

В водяных калориферах тепловая энергия поступает от воды, циркулирующей внутри радиатора прибора.

Плюсы водяных калориферов:

• высокая эффективность использования при больших расходах воздуха;
• затраты на энергопотребление меньше;
• рекомендуются для больших помещений.

Минусы водяных калориферов:

• сложность установки;
• необходимость защиты от обмерзания теплообменника;
• в случае аварии существует высокая вероятность обмерзания.

Воздухорегулирующие устройства: клапаны, заслонки, шиберы.

Воздухорегулирующие устройства нужны для контроля над потоком воздуха или для наладки оборудования. Основные виды воздухорегулирующих устройств – это воздушные клапаны и заслонки.

Вентиляционный клапан  - это приспособление, которое отвечает за приток или вытяжку воздуха. Вентиляционные клапаны могут быть прямоугольные и круглые.

Прямоугольные вентиляционные клапаны  используются в воздуховодах с прямоугольным сечением при температурном режиме от -30°С до +70°С. Такие клапаны могут регулировать и менять интенсивность воздушного потока или перекрывать его полностью. Размерная линейка прямоугольных клапанов начинается с размера 15х15 см. и заканчивается размером 100х100 см.

Круглые вентиляционные клапаны  применяются для воздуховодов с круглым сечением. Конструкция состоит из металлического круглого корпуса и заслонки, которая управляется специальным механизмом, расположенным сбоку.

Дроссель-клапан (дросселирующая заслонка) – это лист из оцинкованной стали, расположенный внутри воздуховода и закрепленный на металлической оси. Позволяет регулировать газо-воздушной смеси в воздуховоде.




Шибер  – это металлический лист, который через специальный кожух вставляется поперек канала. С помощью шибера можно регулировать объем прохождения воздуха по воздуховодам.




Противопожарные (огнезадерживающие) клапаны – это клапаны, предназначенные для плотного перекрытия каналов. Как следует из их названия, они предназначены для блокирования распространение продуктов горения  при пожаре. Противопожарные клапаны управляются автоматически или дистанционно.



Клапаны для дымоудаления – клапаны, предназначенные для оперативного отвода дыма и продуктов горения из зоны возгорания.




Обратные клапаны – это клапаны, которые пропускают  воздух только в одном направлении, с целью предотвращения попадание посторонних запахов, влаги, пыли в помещение. Они имеют специальную пружину, которая автоматически затворяет заслонку и перекрывает подачу воздушной массы в направлении противоположном приточному потоку.




Обратный клапан типа «бабочка» отличается центральным расположением оси, на которой закроются две заслонки. Когда вытяжной вентилятор отключается – лопасти надежно закрываются. Такая разновидность применяется в системах вентиляции с небольшими сечениями воздуховодов.

Вентиляционные фильтры

Вентиляционные фильтры – это устройства для очистки воздуха  от пыли,  химических примесей,  запаха. Вентиляционные фильтры устанавливаются в жилых и производственных помещениях. От качества фильтра напрямую зависит качество воздуха, и, следовательно, здоровье людей. Фильтры, установленные на промышленных предприятиях,  также очищают отработанный воздух.

Вентиляционные фильтры могут иметь форму кассет или панелей, которые легко заменить  новыми.

По принципу действия вентиляционные фильтры делятся на насыпные и пористые:
По фильтрующим способностям вентиляционные фильтры делятся на фильтры:
В дошкольных, медицинских и образовательных учреждениях рекомендуется использовать мультифильтры, которые обеспечивают комплексную очистку.

Аэрозольные фильтры используются для предотвращения утечек опасных отходов производства в атмосферу.  Они используются на предприятиях  атомной или химической промышленности.

Шумоглушители

Шумоглушители используются для уменьшения уровня шумов, при использовании мощной вентиляции. Шумоглушитель устанавливают сразу после наиболее шумного узла вентиляционного устройства или непосредственно перед помещением. Корректность монтажа контролируется посредством замеров шума при включенной системе.

Шумоглушители можно устанавливать в вентиляционных системах любого типа, за исключением тех, по которым проходит воздух, содержащий радиоактивные вещества, опасные химические соединения, механические включения или воздух с избыточной влажностью и температурой свыше +90°С.

Диффузоры и распределительные решетки

Диффузоры делятся на:

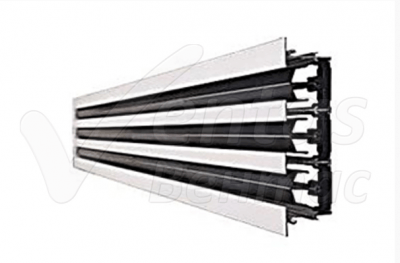

• Щелевые диффузоры, у которых регулируется угол подачи воздуха. Для них характерны компактные размеры. Часто само отверстие практически незаметно – его легко замаскировать, не нарушая гармонию интерьера. Потолочные щелевые диффузоры могут быть круглыми, квадратными и прямоугольными.

Решетки диффузоров изготавливают из стали, алюминия или пластика. Решетки из металла долговечнее и надежнее, пластиковые  - более легки, не подвержены коррозии, имеют большее количество размерных вариантов исполнения и дешевле. Кроме этого диффузоры могут отличаться разнообразием цветов и моделей, быть простыми или декоративными.
